Existen dos tipos de casos de uso:

1. Del negocio: referente a los procesos de la empresa
2. Del sistema: referente a los procesos del sistema

1. Breve
2. Informal
3. Completo
4. Diagrama: por proceso, completo

1. Número
2. Título
3. Descripción

1. Número
2. Título
3. Escenario principal de éxito
4. Escenario alternativo

1. Número
2. Título
3. Actores principales
4. Personal involucrado e intereses
5. Precondiciones
6. Garantías de éxito (postcondiciones)
7. Escenario principal de éxito (o flujo básico)
8. Extensiones o flujos alternativos
9. Requisitos especiales
10. Lista de tecnología y variaciones de datos
11. Frecuencia

• Actor primario, secundario (client, internal, system)
• Caso de uso
• Asociación
• Generalización
• Inclusión (include)
• Extensión (extend)

ACTIVIDAD 2.4 Elabora los casos de uso breves siguiendo los requisitos de la ACTIVIDAD 2.2

ACTIVIDAD 2.5 Elabora los casos de uso informales siguiendo los requisitos de la ACTIVIDAD 2.2

ACTIVIDAD 2.6 Elabora los casos de uso completos siguiendo los requisitos de la ACTIVIDAD 2.2

ACTIVIDAD 2.7 Elabora los diagramas de caso de uso siguiendo los requisitos de la ACTIVIDAD 2.2

ACTIVIDAD 2.8 Elabora el diagrama completo de caso de uso siguiendo los requisitos de la ACTIVIDAD 2.2

INDICACIONES: En la siguiente presentación encontrarás información sobre los diagramas de estados y diagramas de actividad. Da clic aquí para acceder a la presentación.

ACTIVIDAD 2.9 Elabora el diagrama de estados de una laptop.

ACTIVIDAD 2.10 Elabora el diagrama de actividades del videojuego.

ACTIVIDAD 2.11 Elabora los diagramas de estados de los siguientes puntos:

1. Elabora el diagrama de estados de un semáforo cuando cambia de colores al rojo, amarillo y verde y el comportamiento que deben tener los vehículos.
2. Elabora el diagrama de estados del proceso en que un alumno es aspirante, cambia a alumno regular, irregular, dado de baja, y se convierte en egresado en una institución.
3. Elabora el diagrama de estados del jugador del videojuego en los diferentes estados que puede estar el personaje durante el inicio hasta el final del juego.

ACTIVIDAD 2.12 Elabora los diagramas de actividades de los siguientes puntos:

1. Elabora el diagrama de actividades del procedimiento que realiza un alumno desde que es aspirante y se convierte en egresado en una institución.
2. Elabora el diagrama de actividades del procedimiento en que un departamiento de desarrollo colabora con cada rol para desarrollar un proyecto de software.
3. Elabora el diagrama de actividades del procedimiento en que McTaco recaba la información de las encuestas y las presenta al gerente nacional.

INDICACIONES: En la siguiente liga encontrarás información de cómo elaborar los diagramas de secuencia. Da clic aquí para acceder a la presentación.

ACTIVIDAD 2.13 Elabora los siguientes diagramas de secuencia en Visio:

1. Un usuario puede consultar su información bancaria a través de la app Tolinpel, la cual, muestra su saldo disponible.
2. La camara de seguridad graba video en el sistema de seguridad de la institución.
3. El Vendedor con su usuario y contraseña inicia sesión en el sistema de registro de Ventas, en el cual después, obtiene un filtro de total de ventas por mes.
4. Un Usuario de un Estudiante llamado Raúl, inicia sesión en el sistema para registrar sus datos personales (nombre completo, matrícula y dirección completa) en el módulo de Mi Perfil
5. El módulo de Ventas obtiene una lista de productos del Módulo de Inventarios.
6. El usuario de una persona de la tercera edad registra su curp en el Sistema de Aspirantes a vacunas de COVID-19.
7. El jugador llamado FX21 dispara a sus enemigos en el videojuego del cual por cada muerte obtiene puntos.
8. El cliente responde una encuesta de 10 preguntas en el sistema de satisfacción del cliente de McTaco y se registra en la tabla Encuesta.
9. El gerente de McTaco con su usuario obtiene los comentarios que realizaron los clientes de la sucursal Torreón Galerías a través del sistema de satisfacción del cliente.
10. Una persona Física necesita un RFC y contraseña para iniciar sesión en el sistema del SAT, para después, cambiar su régimen a servicios profesionales (honorarios) para después poder crear facturas y obtener facturas en el mismo sistema del SAT.

INDICACIONES: En la siguiente liga encontrarás información sobre cómo elaborar los diagramas de colaboración. Da clic aquí para descargar el documento

ACTIVIDAD 2.14 Elabora los siguientes diagramas de colaboración:

1. Un usuario puede consultar su información bancaria a través de la app Tolinpel, la cual, muestra su saldo disponible.
2. La camara de seguridad graba video en el sistema de seguridad de la institución.
3. El Vendedor con su usuario y contraseña inicia sesión en el sistema de registro de Ventas, en el cual después, obtiene un filtro de total de ventas por mes.
4. Un Usuario de un Estudiante llamado Raúl, inicia sesión en el sistema para registrar sus datos personales (nombre completo, matrícula y dirección completa) en el módulo de Mi Perfil
5. El módulo de Ventas obtiene una lista de productos del Módulo de Inventarios.
6. El usuario de una persona de la tercera edad registra su curp en el Sistema de Aspirantes a vacunas de COVID-19.
7. El jugador llamado FX21 dispara a sus enemigos en el videojuego del cual por cada muerte obtiene puntos.
8. El cliente responde una encuesta de 10 preguntas en el sistema de satisfacción del cliente de McTaco y se registra en la tabla Encuesta.
9. El gerente de McTaco con su usuario obtiene los comentarios que realizaron los clientes de la sucursal Torreón Galerías a través del sistema de satisfacción del cliente.
10. Una persona Física necesita un RFC y contraseña para iniciar sesión en el sistema del SAT, para después, cambiar su régimen a servicios profesionales (honorarios) para después poder crear facturas y obtener facturas en el mismo sistema del SAT.

Explicación de los conceptos básicos de POO
Da clic aquí para ver los conceptos básicos de la POO aplicados a C#

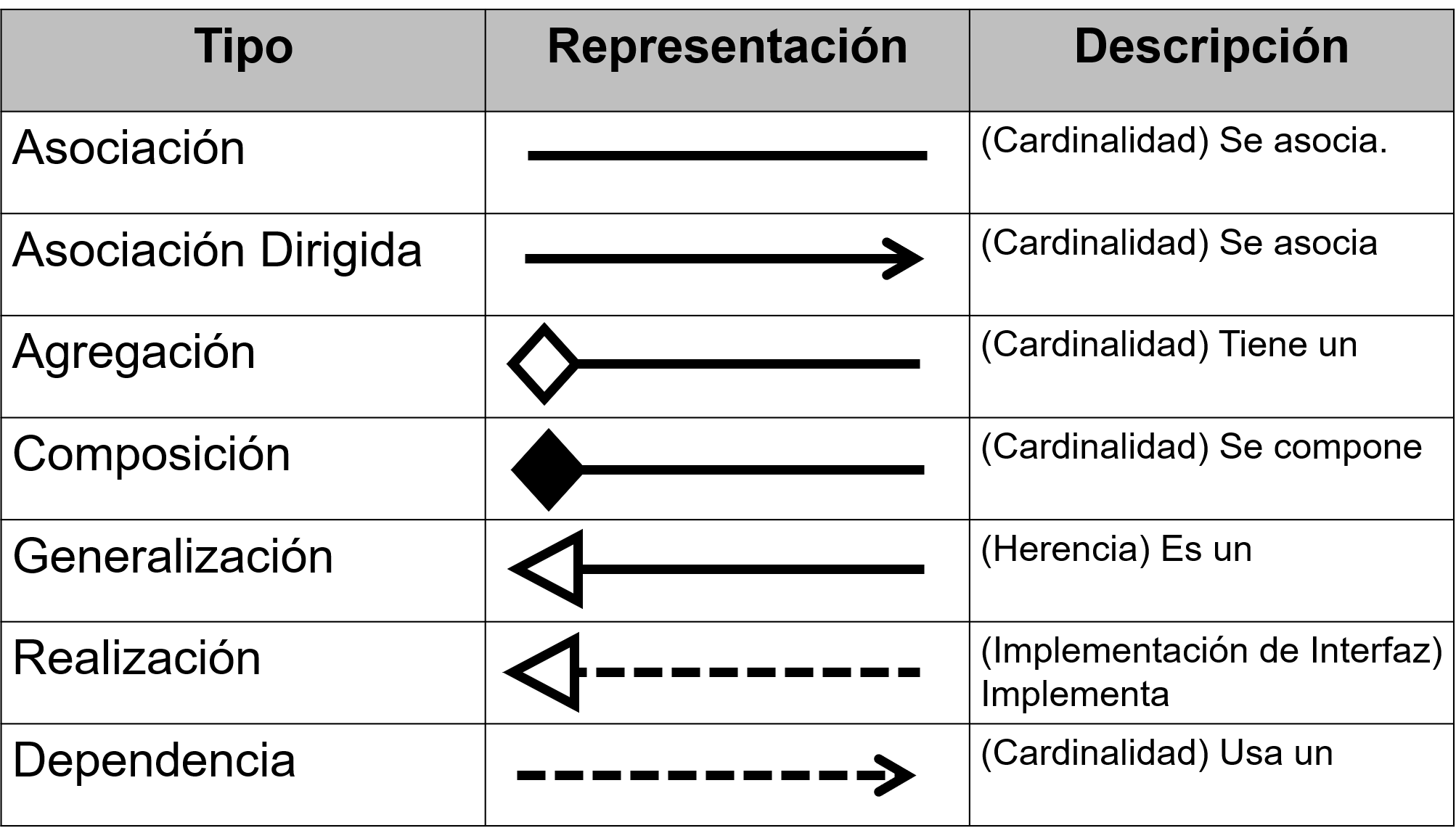

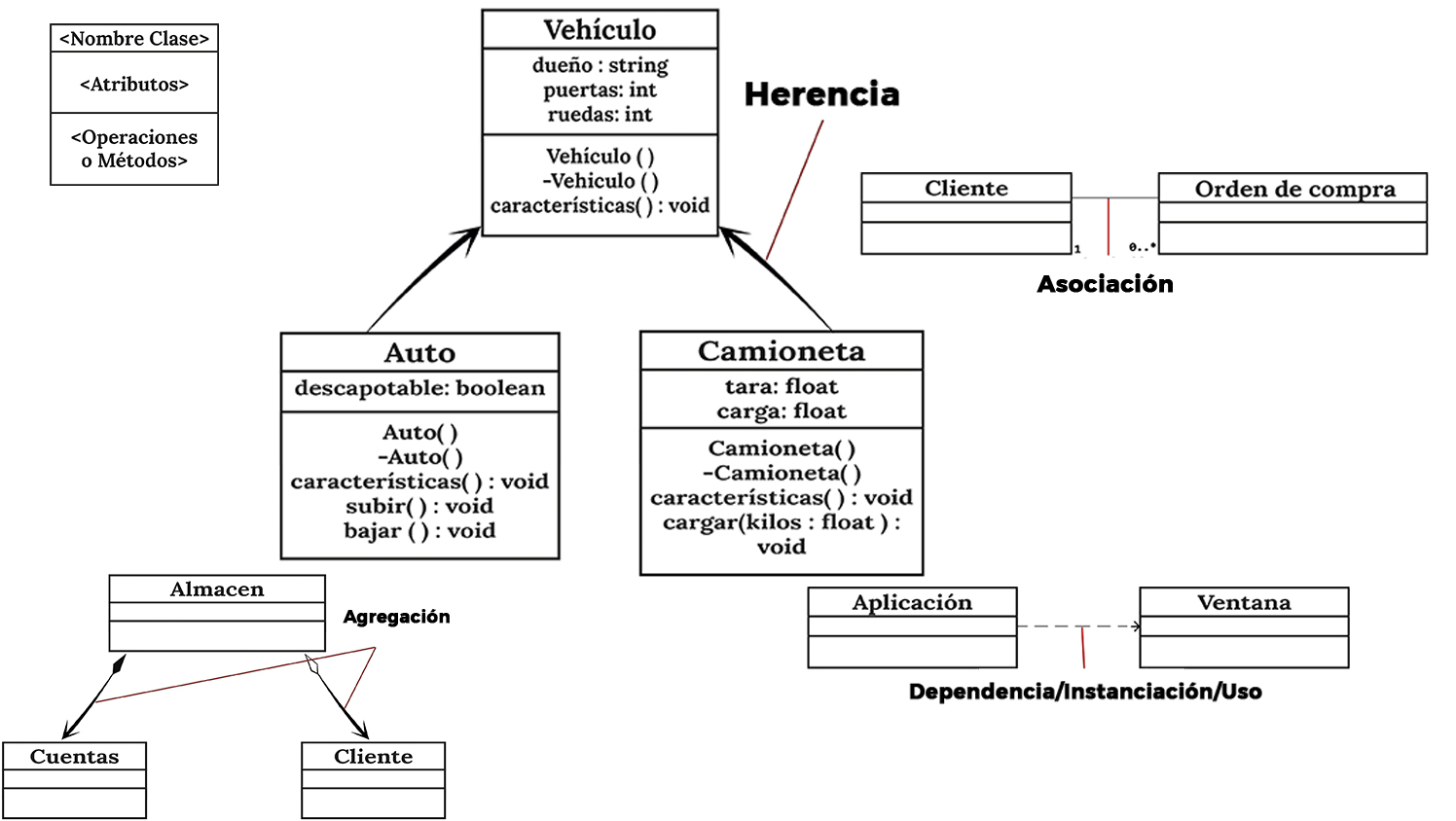

Tipos de asociaciones
Da clic aquí para ver el tipo de asociaciones en los diagramas de clases

Agregación, composición y asociación en C#
Da clic aquí para acceder al link

ACTIVIDAD 2.17: Realiza los siguientes diagramas de clases:

1. Un Curso se asocia con muchos Alumnos
2. Una Asignatura se asocia con un Maestro responsable
3. Un Taxi se asocia con un Chofer
4. Un Estudiante tiene un Usuario
5. Un Pokédex tiene una Lista de Pokémon
6. Un Smartphone tiene una Cuenta de correo registrada
7. Un Sistema Operativo se compone de un Shell, Kernel, GUI
8. Un Árbol se compone de Hojas, Tronco, Frutos
9. Una Casa se compone de Sala, Cocina, Baños, Recámaras
10. Un Animal es un Pajaro, Perro, Gato
11. Un Carro es un Pointer, Chevy, Jetta, Versa, Sentra
12. Un Supermercado es Soriana, AlSuper, Ley
13. Un Carro implementa la funcionabilidad de Arranque
14. Un Alumno implementa las acciones que un estudiante puede realizar durante su Estudio
15. Dependiendo del tipo del Animal, es el comportamiento que va a tener, estos comportamientos pueden ser para animales Vuelo, Terrestre, Acuático
16. Una Impresora usa un Documentos
17. Una Aplicación usa una Ventana
18. Una Ecuación utiliza la Clase Math para resolverse

ACTIVIDAD 2.18: Elabora los siguientes diagramas de implementación:

1. En la planta AB se encuentra un Nodo1 que contiene los módulos A, B y C. El Nodo1 con el módulo A provee de una interfaz al módulo D que se encuentra en el Nodo2 que a su vez, esta en otra planta llamada AC, el cual tiene los módulos D, E y F.
2. El sistema se encuentra alojado en un Servidor llamado Server2000, el cual depende de la Base de Datos alojada en el Servidor llamado ServerDB
3. Existen tres componentes (1, 2 y 3), los cuales todos dependen del componente 4 por ser el principal.
4. Un paquete 1 de un Nodo X, contiene los componentes A, B, C y D, los cuales todos dependen del componente AA. El componente AA provee de una interfaz al componente E que se encuentra en el paquete 2 alojado en otro Nodo distinto.
5. Un paquete A, contiene los componentes A.1, A.2 y A.3. Un paquete B, contiene los componentes B.1, B.2 y B.3. El paquete A y B se encuentran en el mismo Nodo 1. El componente A.1 hereda al resto de los componentes del mismo paquete.

Indicaciones: Elabora un reporte digital en PDF en donde incluyas según los requisitos, los diagramas uml especificados. Este trabajo deberá subirse en PDF y se debe incluir numeración de página, letra arial tamaño 14 y títulos y preguntas en negritas con letra más grande (16), texto justificado y con ilustraciones y seguir el siguiente formato:

1. Portada: Nombre de la escuela, logotipo de la escuela, carrera, asignatura, profesor, nombre del alumno, matrícula, grupo, lugar y fecha.
2. Desarrollo:
   • Casos de uso breves por cada proceso
   • Diagrama completo de caso de uso
   • Diagrama de actividad
   • Diagrama de secuencia
   • Diagrama de colaboración
   • Diagrama de clases
   • Diagrama de implementación
3. Conclusiones personales (mínimo una cuartilla mencionando lo aprendido durante toda la unidad)

Se solicita el desarrollo de una aplicación móvil para aprender idiomas. A continuación se describe cada uno de los requisitos: La aplicación esta dirigida a toda persona que desee aprender algún idioma. Para poder acceder a la aplicación, el usuario deberá registrarse proporcionando su nombre completo, correo electrónico, contraseña, nivel de estudios, ocupación y dirección. Después de que se registre, el usuario deberá ir a su correo para confirmar su cuenta. Luego el usuario tendrá acceso a los idiomas. El selecciona un idioma de los disponibles para aprender (mandarín, inglés, alemán, español, portugués, francés e italiano). Después de seleccionar el idioma, le aparecerán los niveles a desarrollar y los temas correspondientes por niveles. Cada tema tiene vocabulario, oraciones, preguntas escritas, preguntas orales y un breve examen. Al final de cada nivel, el usuario deberá presentar una evaluación para obtener un diploma del idioma. En la versión gratuita el usuario tiene acceso a algunos temas pero no podrá obtener el diploma. En la versión de paga el usuario tiene acceso a todo y puede descargar el diploma. Para pagarlo, se debe registrar una tarjeta de crédito, número de la tarjeta, fecha de vencimiento, nombre que aparece en la tarjeta, tres digitos secretos y nip.

Elabora un reporte digital en PDF en donde incluyas según los requisitos, los diagramas uml especificados. Este trabajo deberá subirse en PDF y se debe incluir numeración de página, letra arial tamaño 14 y títulos y preguntas en negritas con letra más grande (16), texto justificado y con ilustraciones y seguir el siguiente formato:

1. Portada: Nombre de la escuela, logotipo de la escuela, carrera, asignatura, profesor, nombre del alumno, matrícula, grupo, lugar y fecha.
2. Desarrollo:
   • Diagrama completo de caso de uso
   • Diagrama de actividad (un diagrama completo de la actividad del usuario)
   • Diagrama de secuencia (un diagrama completo)
   • Diagrama de clases
   • Diagrama de implementación
3. Conclusiones personales (mínimo una cuartilla mencionando lo aprendido sobre UML)
